結束規格要求：
1、最大線徑：1.8mm,最小線徑1.2mm;
2、排線線束數:4P-15P
3、排線長度:≥200mm
4、端子壓著力：可調
5、動力需求：220V,50/60Hz
6機器尺寸：L650mm×W650mm×H1200mm
機器重量：100kg
主要特性及可選特性：
1、主要用于壓著：PH、XH、EH、ZH等彩排通信線束端子，SCN、SM、VH、杜邦等條形連接器用排線端子。
2、自動化產品保證了定長切斷、分線剝皮精準、端子壓著力均衡，使線束端子壓著整齊，一致性好，產品質量非常穩定。
3、采用步進電機驅動器，無論排線線束數量多少，端子壓力控制精確，保證了線束、排線導通性能。
4、全自動化生產，節約勞動力成本：從進排線定長切斷、剝皮分線，壓雙（單）頭端子過程是全自動完成，無須人手參與。
5、占地少：每臺設備占地小于1平方米，節約廠房租金。
6、效率高：壓著8-20K端子/小時，設備可以24小時工作。
7效益高：
8、功耗小：市電220V
更詳細說明
設計細節無法一一表現在文檔上，更仔細請與本公司面談。
2長：650mm
2寬：650mm
2高：1200mm

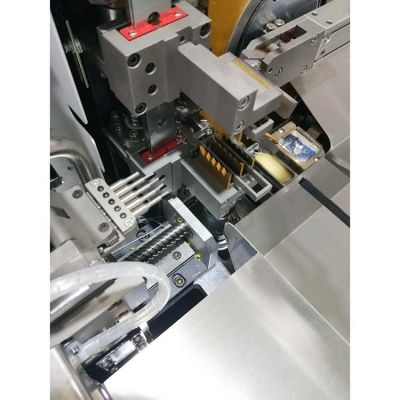

機器的工作原理
1、首先把排線放好在送線盤，把排線穿好，端子盤物料安裝好后
2、操作面板把參數設定好。（線的長度，剝線的長度，正反面，等等....）
3、按開始鍵，機器自動運行。
4、第一步：送設定好的線長度，預分線器動作。
5、第二步：切線與剝線（按設定好的長度進行）。
6、第三步：退線30mm然后移動軸刀壓線端子機的位置，進線30mm
7、第四步：移動軸向前進一步，分線刀分線自動送到壓線端子機進行壓端子，一根接一根金行。
8、第五步：壓完排線后，送設定的長度線經過分線與剝線機構。
9、第六步：分好線，夾子夾好線，氣缸退回原點。
10、第七步：移動夾子軸向前一步，分線刀分線自動送到壓線端子機進行壓端子，一根接一根進行。（如需反面，旋轉氣缸會動作）。
11、第八步：夾子松開把壓好線放在料盤里。重復循環。
注：如果某個步驟出現問題會有報警顯示。
